ffu过滤单元群控系统线路安装指导
2022-09-24 09:40:42 admin
FFU过滤单元群控系统线路安装指导(细节要求),FFU系统安装调试细节指导，细节要求分强电和弱电两方面:

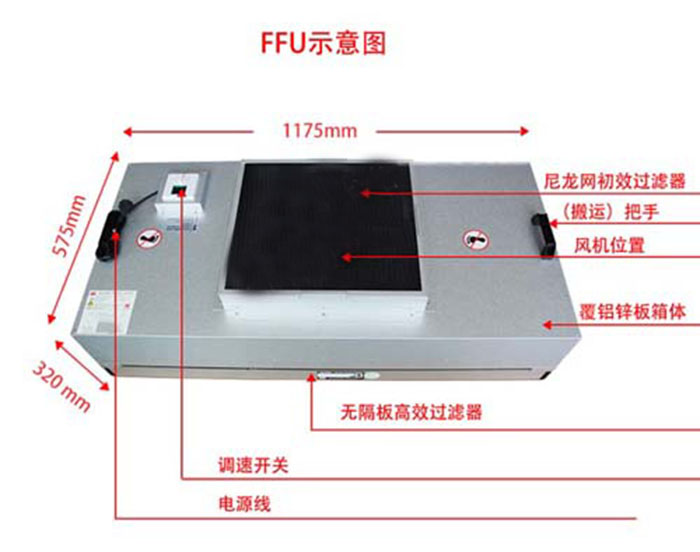

一、强电方面FFU电气连接接口：
每台FFU的强电连接，在以上，红色，黄色，蓝色电源线分别为单相220V交流电源的火线，地线，零线。
步骤1～3为输入电源，步骤4～6为输出电源，输出电源用于连接到下一台FFU，作为下一台FFU的输入电源。通过这样的串接，可以将数台FFU的电源连接在一起。每台FFU的最大电流为1.5A，建议每一串电源线串接10台FFU，最后，第一台FFU可以选用16A的插头和插座接入强电桥架。
二、弱电方面：
FFU之间用网络线连接。
网络线要求AMP六类或超六类屏蔽网线，水晶头为AMP屏蔽水晶头。
网络线的压制顺序由左到右为，桔白，桔，蓝白，蓝，绿白，绿，褐白，褐。
压制网线时请注意要将网线中的铝薄与水晶头的金属部分充分接触，以达到屏蔽效果。
网线压制完毕后可以进行FFU的网络连接。
在FFU的电气连接图中有两个网络接口，分别为NET1，NET2，都可以用于FFU的互相连接，不分输入和输出。将压制好的网线直接插入接口中即可。
?
单个FFU的编号为Gxxx－Fxx,其中“G”代表该FFU所属的组，“F”代表该FFU在所属组中的编号，如“G147－F31”代表该台FFU是第147组的第31台。FFU的连接以组为单位，每组的数量最大不超过31台
（可以少于31台），网络线从该组的第一台通过两个NET接口逐个连接到最后一台。然后将第一台FFU通过一根较长的网络线连接到控制室的网关上，即可完成一个组的连接。
三、安装过程中的注意事项
1、每个组必须是单独的一路网络线，组和组之间不能够混接，每组的最后一台FFU不能连接到其他组中。
2、强电连接为了连接牢固，需要选用单芯1.5平方毫米的铜线。
